Соединение лотка и угла/ ответвителя / перехода

Соединение лотка и угла/ответвителя/перехода

Соединение лотков бренда «ОСТЕК» с углами и разветвителями

Соединяемые Лоток (2) и Угол (1) устанавливаются вплотную стык в стык.
Соединительная планка (3) фиксируется изнутри к бортам соединяемых элементов трассы (в данном случае Лоток-Угол) 3-мя комплектами метизов через перфорационные отверстия, которые расположены на бортах, в следующем порядке: Винт (4) – с внутренней стороны, со стороны Планки (3), Гайка (5) – с наружной стороны, со стороны Лотка/Угла. Два комплекта метизов для фиксации Планки (3) и Лотка (2), один комплект винт-гайка для соединения Планки (3) и Угла (1).
Для всех типоразмеров углов плавных принцип соединения одинаковый.

Для каждого стыка применяются:
СПУ Соединительная планка универсальная - 2 шт.
ВМ610 Винт М6х10 - 6 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 6 шт.

Соединение "промышленных" лотков OSTEC с углами и разветвителями

Соединяемые Лоток (2) и Угол (1) устанавливаются вплотную стык в стык.
Место стыка смежных элементов (в данном случае Лоток-Угол) обхватывается снизу Соединителем СЛБ (3) и крепится 6-ю комплектами метизов через перфорационные отверстия, которые расположены на бортах, в следующем порядке: Винт (4) – изнутри, со стороны Лотка/Угла, Гайка (5) – снаружи, со стороны Соединителя (3).

Четыре винтовых комплекта на стыковку Соединителя (3) и Лотка (2), два винтовых комплекта на соединение Соединителя (3) и Угла (1).
Для всех типоразмеров углов плоских промышленных принцип соединения одинаковый.

Для каждого стыка применяются:
СЛБ Соединитель лотка боковой - 1 шт.
ВМ610 Винт М6х10 - 6 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 6 шт.

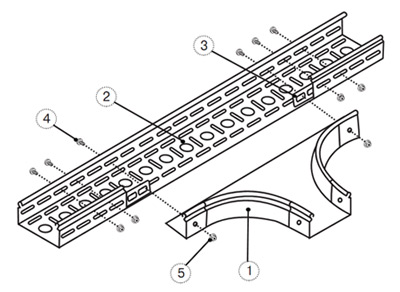

Соединение лотков OSTEC с ответвителями горизонтальными плавными (ОГП)

В борту вырубается отверстие 16 мм в глубину и длиной равной длине Ответвителя (1). Ответвитель (вставляется внутрь Лотка (2) до совмещения краев бортов Лотка (2) и Ответвителя (1).
Соединительная Планка крепится с внутренней стороны к бортам соединяемых элементов трассы (в данном случае Лоток-Ответвитель) 3-мя комплектами метизов через специальные перфорационные отверстия, которые расположены на бортах, в следующем порядке: Винт (4) – со стороны Планки (3), Гайка (5) – снаружи, со стороны Лотка/Ответвителя.
Два комплекта винт-гайка на соединение Планки (3) и Лотка (2), один комплект метизов винт-гайка на соединение Планки (3) и Ответвителя (1).
На каждый стык используются 2 планки соединительные.

Для всех вариантов ответвителей способ соединения одинаковый.

Для каждого стыка применяются:
СПУ Соединительная планка универсальная - 2 шт.
ВМ610 Винт М6х10 - 6 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 6 шт.

Соединение лотков OSTEC с переходами (ППЦ, ППП, ППЛ)

Соединяемые Лоток (2) и Переход прямой (1) устанавливаются вплотную стык в стык.
Соединительная планка (3) фиксируется изнутри к бортам стыкуемых элементов кабельной трассы
(в данном случае Лоток-Переход прямой) 3-мя комплектами метизов через перфорационные отверстия, располагающиеся по бортам, в следующем порядке: Винт (4) – внутри, со стороны Планки (3), Гайка (5) – снаружи, со стороны Лотка/Перехода.

Два комплекта винт-гайка на соединение Планки (3) и Лотка (2), один винтовой комплект на соединение Планки (3) и Перехода прямого (1).
На каждый стык используются 2 планки соединительные.
Для всех типоразмеров переходов прямых способ соединения одинаковый.

Для каждого стыка применяются:
СПУ Соединительная планка универсальная - 2 шт.
ВМ610 Винт М6х10 - 6 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 6 шт.
