Система подпольно-настенных коробов ПНК — кабельные трассы под полом и по стенам
Лотки под стяжку в пол (заливку в бетон) — система ПНК OSTEC
Система подпольно-настенных коробов (ПНК) — это специализированное решение для прокладки кабельных трасс под стяжку в пол и заливку в бетон. Создана в соответствии со стандартами ГОСТ Р 61084-1-2007 и ГОСТ Р 61084-2-2-2007 «Системы кабельных и специальных кабельных коробов, предназначенные для установки под полом».
Система ПНК применяется для монтажа электрооборудования на торговых и промышленных зданиях со свободной планировкой: в производственных и выставочных помещениях, офисах и административных зданиях, торговых помещениях, складах.
Главное назначение системы ПНК — заливка в бетонную стяжку. Лотки монтируются непосредственно в цементную стяжку пола, что делает их идеальным решением для организации подпольных кабельных трасс в помещениях со свободной планировкой.
Назначение и область применения лотков под стяжку

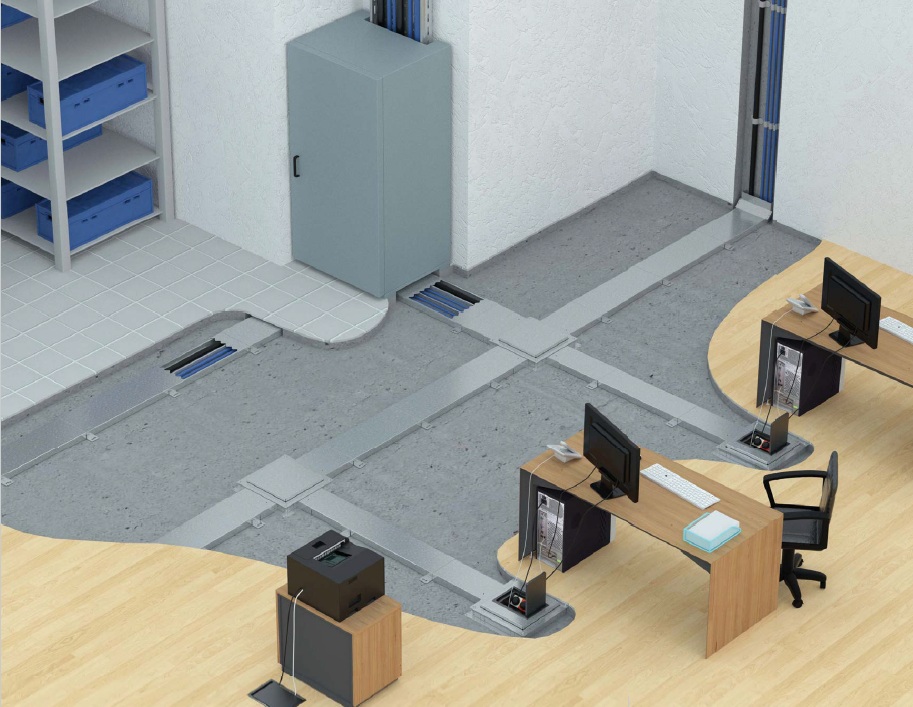

Кабельные лотки под стяжку в пол в сочетании с напольными коробками образуют разветвлённую по всей площади сеть из силовых и слаботочных линий с лючками доступа. Доступ к лючкам есть в разных зонах помещений.
Монтаж ПНК (лотков под заливку в бетон) производится:
- в цементную стяжку — основной способ применения;
- в фальшполах;
- в пустотных нишах пола;
- в двойных полах;
- под асфальт.
Также возможна установка системы над поверхностью пола и крепление коробов металлических к поверхности стен — но основное предназначение системы — заливка в стяжку и бетон.
Конструкция лотков для заливки в бетон
Система ПНК для заливки в стяжку даёт возможность производить совместную укладку слаботочных и силовых кабелей в 2-канальных и 3-канальных лотках-коробах длиной 3 м с перегородками, которые жёстко закреплены, и с крышками для лотков.
Под заливку в бетон выпускаются короба одинаковой высоты в 48 мм и 3-х разных ширин — 190, 250, 350 мм.
При монтаже электролинии прямые секции лотков укладываются в напольные коробки, которые предназначены для установки напольных лючков на 6 и 8 постов и коммутации электроустановочных компонентов, а также выполняют задачу осуществления поворотов в горизонтальной плоскости на 90°, крестообразных отводов и Т-отводов.
Поворот магистрали по вертикали осуществляется с помощью 2-х и 3-канальных углов внутренних с крышками. Монтаж напольного лючка по уровню пола осуществляется при помощи регулируемого суппорта. Для закрытия торцов подпольного лотка-короба, а также монтажного проёма (НК) напольных коробок без сервисного лючка применяются специальные заглушки.
Напольные лючки LUK для лотков под стяжку
Лючки производятся типа LUK на 6, 8 постов с пластиковым корпусом. Размеры каждого поста — 45х45 мм.
| Класс защиты | Состояние лючка |
|---|---|
| IP-20 | При открытом лючке |
| IP-40 | При закрытом лючке |
Допустимые нагрузки при заливке в стяжку
Допускается нагрузка на кабель-короб в цементной стяжке толщиной в 40 мм — не менее 2 т на 1 кв.м.
Важно: уровень наполнения коробов должен составлять менее 35% от площади сечения проводов S в свету, сложенной из диаметров внешних оболочек кабелей.
Преимущества лотков под заливку в бетон
- Эффективный способ инсталляции кабельных линий под заливным полом;
- Высокая скорость монтажа благодаря длине секции 3 метра;
- Визуальный осмотр и обслуживание кабелей через напольные лючки;
- Высокая несущая способность за счёт установки на пол;
- Большой набор аксессуаров для различных вариантов монтажа;
- Совместимость с бетонной стяжкой — система спроектирована для заливки в пол.
Доступные размеры лотков под стяжку
| Параметр | Значение |
|---|---|
| Ширина лотка | 190 / 250 / 350 мм |
| Высота борта | 48 мм |
| Длина лотка | 3000 мм |
| Толщина металла | 1,2 мм |
| Нагрузка | до 2000 кг/м² |
Исполнение и покрытие
Лотки-короба металлические для заливки в бетон доступны в исполнении:
- С — цинкование по методу Сендзимира.
Компоненты системы ПНК (ККД, ККТ)
Кабельные короба двухканальные (ККД), трёхканальные (ККТ) и напольные коробки (НК) образуют распределённую по всей площади помещения кабельную сеть из силовых и слаботочных кабелей с сервисными лючками, доступ к которым обеспечивается в различных рабочих зонах помещений.
Монтаж системы производится в фальшполах, пустотных полах, двойных полах, в цементную стяжку (основной вариант), асфальт. Допускается установка системы ПНК над полом и монтаж по стенам.
Заземление системы ПНК
Все элементы системы ПНК: короба, крышки и фасонные секции — имеют отверстия для винтового присоединения заземляющих проводников с клеммой и медной жилой.
Для обеспечения электрической непрерывности, подключения к системе уравнивания потенциалов и главной заземляющей шине используются гайки с царапающим буртиком.
Пожарная безопасность лотков в стяжке
В случаях, когда система ПНК соединяет смежные помещения с нормируемым пределом огнестойкости, в ограждающих конструкциях следует предусмотреть установку универсальных кабельных проходок типа «ОКП-ОСТЕК» на основе минераловатной плиты и огнестойких герметиков с пределом огнестойкости не ниже предела огнестойкости пересекаемой перегородки.
Кабельные проходки «ОКП-ОСТЕК» имеют предел огнестойкости от EIT-30 до EIT-120 в условиях пожара.
Указания по монтажу лотков под заливку в бетон
Для правильной установки системы ПНК и её компонентов необходимо знать общую толщину пола, толщину стяжки над коробом и толщину напольного покрытия, выдерживать соответствующие допуски по высоте системы.
Монтаж системы проводится после разметки выровненного чернового пола. Крепление всех элементов системы ПНК к полу осуществляется с помощью дюбель-гвоздей через перфорацию в основании короба и напольной коробки.
Крышки коробов устанавливаются после разводки кабеля. В местах стыков прямых секций и фасонных элементов устанавливаются прижимные скобы. При монтаже по стене следует использовать анкер-болты АБМ8.
Перед заливкой стяжки следует убедиться, что все элементы жёстко зафиксированы к черновому полу, заземляющие проводники установлены, а монтажные и технологические отверстия коробов и напольных коробок тщательно закрыты. Толщина стяжки над электрическим коробом должна быть не менее 40 мм.
До момента отвердевания стяжки запрещено ходить по полам, а также подвергать полы и элементы системы ПНК каким-либо нагрузкам.
Вывод
Система подпольно-настенных коробов ПНК — это комплексное решение для организации кабельных трасс под стяжку в пол и заливку в бетон в помещениях со свободной планировкой. Система обеспечивает:
- заливку в цементную стяжку как основной способ монтажа;
- совместную укладку силовых и слаботочных кабелей в 2- и 3-канальных коробах;
- быстрый монтаж благодаря длине секций 3 метра;
- доступ к кабельным линиям через напольные лючки в разных зонах помещения;
- высокую несущую способность до 2000 кг/м²;
- пожарную безопасность при пересечении перегородок с помощью проходок ОКП-ОСТЕК.
Система соответствует ГОСТ Р 61084-1-2007 и ГОСТ Р 61084-2-2-2007.
