Программное обеспечение для REVIT ОСТЕК и AVEVA ОСТЕК
Для своевременного получения информации об обновлениях, просим присылать свои контактные данные на почту:
Ваши пожелания по возможности будут учтены при выходе следующих версий программы.
Телефон технической поддержки:

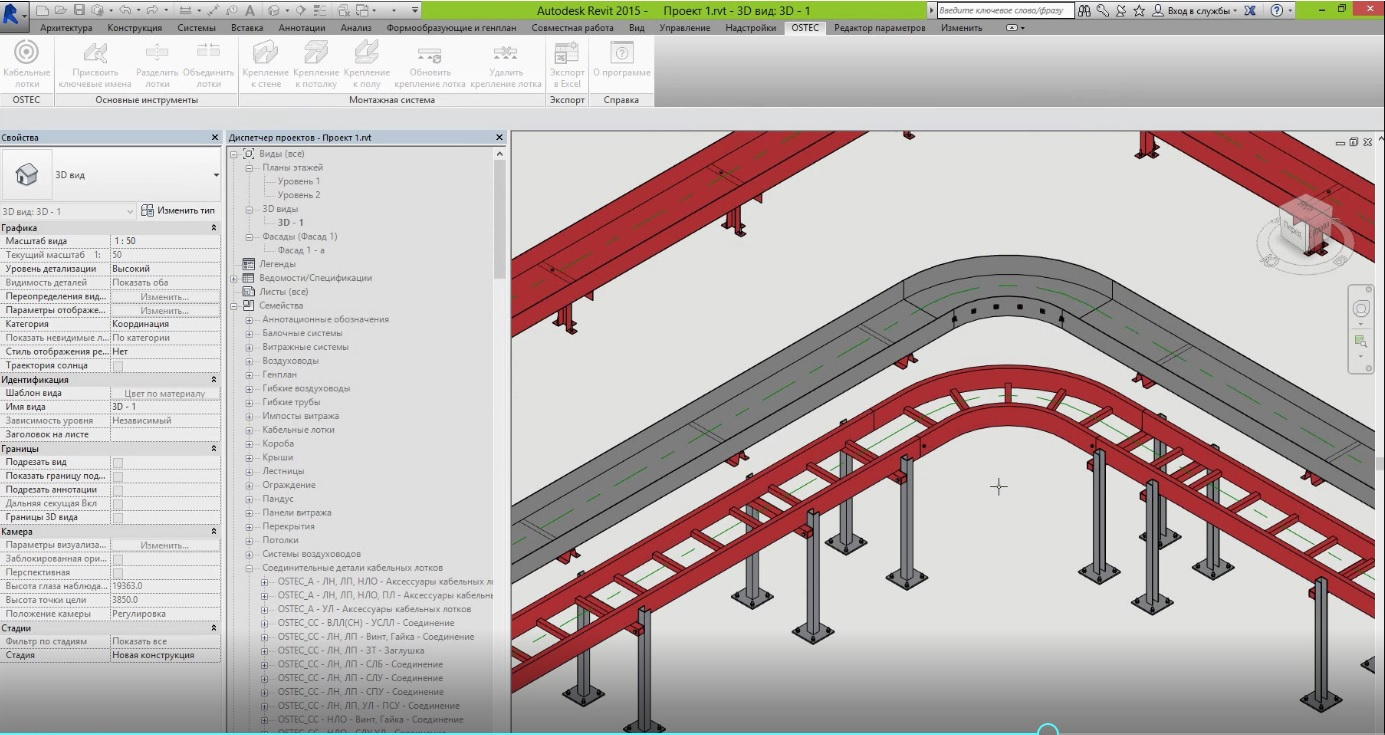

OSTEC-REVIT
OSTEC-REVIT включает в себя семейства кабеленесущей системы OSTEC и приложение «OSTEC – Кабельные трассы», позволяющее:
- размещать лотки в зависимости от способа монтажа (стена, пол, потолок);
- автоматически размещать элементы монтажной системы (подвесы, консоли, стойки) с заданным пользователем интервалом;
- размещать соединители лотков в зависимости от выбранного типа соединителя и от типа лотков с интервалом, равном длине выбранного типа лотка;
- экспортировать перечень кабельных лотков и компонентов в форматы XLS, XLSX (Microsoft Excel).
OSTEC-AVEVA
Программное обеспечение AVEVA используется в BIM-моделировании крупнейших объектов нефтегазового сектора, электроэнергетики, а также в судостроении и шельфовом производстве.
Применение каталога и приложения Ostec для AVEVA позволит значительно упростить процесс проектирования кабеленесущих систем и повысить качество и точность проработки проектов.
Основные преимущества базы данных Ostec AVEVA:
- самый полный ассортимент лотков и всевозможных аксессуаров к ним;
- возможность устанавливать крышки к лоткам;
- возможность задавать высоту резервного объема над кабельной трассой;
- возможность быстро и удобно конструировать опорные конструкции кабельных трасс из элементов монтажной системы;
- возможность автоматического подбора и расчёта крепежа;
- возможность осуществлять автоматический расчёт спецификации.
Совместимость версий:
- Программа 12.0SP6 – каталог и приложение Ostec-Aveva v12.0;
- Программы 12.1SP2, 12.1SP4, E3D1.1, E3D2.1 – каталог и приложение Ostec-Aveva v.12.1(E3D).

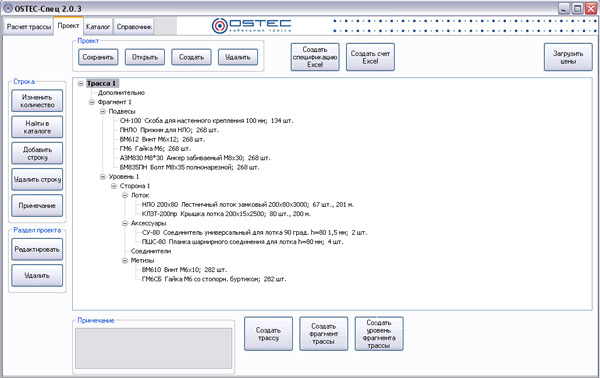

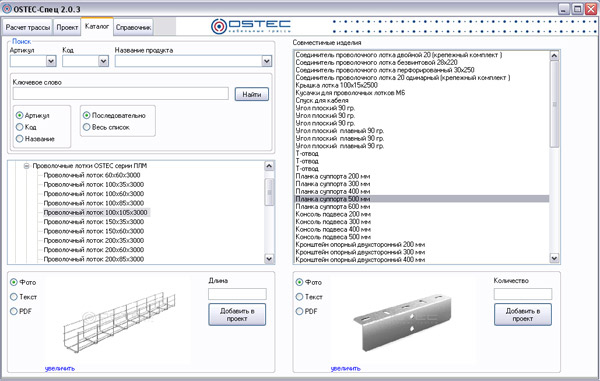

OSTEC-Спец
Программа «OSTEC-Спец 2» предназначена для расчета количества прямых секций лотков, крышек, соединителей, аксессуаров, подвесов и метизов, необходимых для построения кабельной трассы определенной протяженности. Программа содержит в себе полный электронный каталог продукции OSTEC, а также справочную информацию и позволяет составить спецификацию необходимых изделий с указанием их количества по форме ГОСТ.
С помощью программы «OSTEC-Спец» можно:
- Посчитать необходимое, в зависимости от длины трассы и типа кабельного лотка, количество прямых секций, соединителей и метизов для металлических лотков всех трех типов – лотков-коробов, проволочных и лестничных лотков.
- Выбрать необходимые аксессуары и посчитать необходимые к ним соединители и метизы.
- Выбрать варианты подвесов, рассчитать количество отдельных элементов/комплектующих подвесов и крепежа.
- Составить спецификацию с каталожными кодами, артикулами и количеством изделий.
- Свои отзывы и замечания по работе с программой вы можете присылать на электронную почту: info@ostec.ru. Ваши пожелания по возможности будут учтены при выходе следующих версий программы.
