Широкий выбор аксессуаров позволяет сконструировать необходимые повесы для кабельных лотков с учетом особенностей и условий монтажа. Основой для большинства конструкций выступает металлический профиль из высокопрочной стали и изделия из него, такие как:

  • подвесы с пяткой для кабельных лотков,
  • стойки подвеса;
  • напольные суппорты.

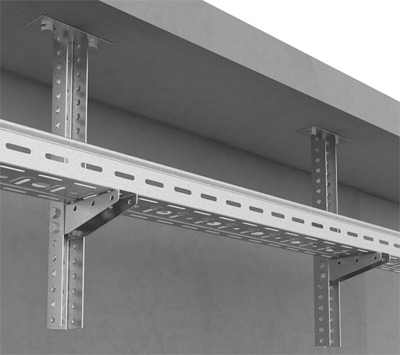

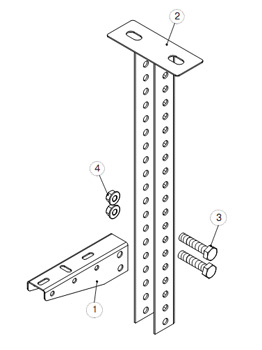

Крепление консоли подвеса настенного (КПН) к подвесу потолочному (СПС)

Консоль подвеса (1) разместить в стойке Подвеса (2) и совместить монтажные отверстия на необходимой высоте, далее закрепить 2-мя Болтами М8 (3) и двумя Гайками шестигранными М8 с буртиком (4).

Для монтажа одного соединения применяются:
1) БМ845ПН Болт М8х45 полнонарезной – 2 шт.;
2) ГМ8СБ Гайка М8 с буртиком шестигранная – 2 шт.

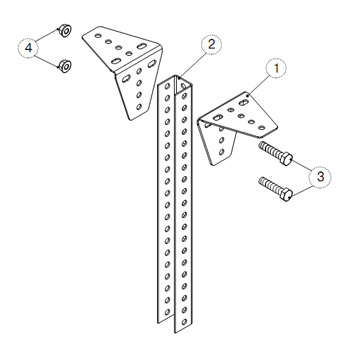

Крепление уголков монтажных (УМ) к стойке подвеса (СПТ)

Зафиксировать Монтажные Уголки (1) по бокам к Стойке потолочного подвеса (2), соединить верхнюю горизонталь и отверстия, скрепить двумя болтами М8х45 (3) и двумя гайками шестигранными М8 со стопорным буртиком (4).

Для монтажа одного соединения применяются:
БМ845ПН Болт М8х45 полнонарезной – 2 шт.;
ГМ8СБ Гайка М8 со стопорным буртиком шестигранная – 2 шт.

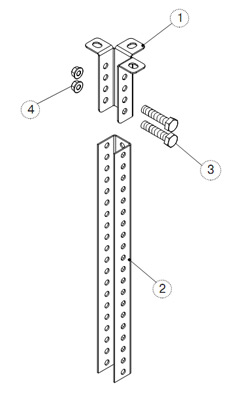

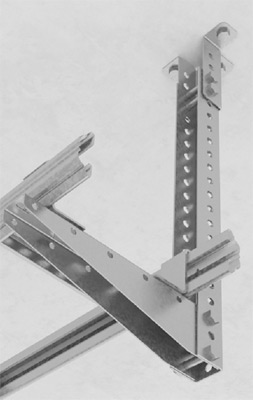

Крепление унитарного кронштейна потолочного (УКП) к стойке подвеса (СПТ)

Зафиксировать Унитарный кронштейн потолочный УКП (1) по бокам к Стойке потолочного подвеса СПТ (2) двумя болтами М8х45 (3) и двумя гайками М8 со стопорным буртиком (4).
Для монтажа одного соединения применяются:
БМ845ПН Болт М8х45 полнонарезной – 2 шт.,
ГМ8СБ Гайка М8 со стопорным буртиком шестигранная– 2 шт.

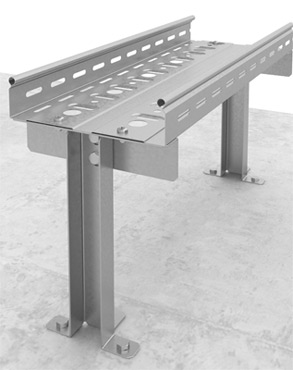

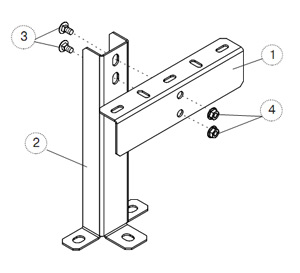

Сборка суппорта напольного

Суппорт СПН (2) своей пяткой в вертикальном положении устанавливается на поверхность пола.
Затем, сверху Суппорта СПН (2) на перфорацию устанавливается планка суппорта ПС (1) по ширине кабельного лотка.
Зафиксировать Планку суппорта ПС (1) непосредственно на Суппорте СПН (2) двумя Винтами (3) и двумя Гайками со стопорным
буртиком (4).
Подойдет и другой вариант крепления к полу, например,  анкер-болт или дюбель-гвоздь.


Для монтажа одного суппорта применяются:
ГМ6СБ Гайка М6 с буртиком шестигранная- 2 шт.
ВМ610 Винт М6х10 - 2 шт.
