Крепление лотков к настенным подвесам

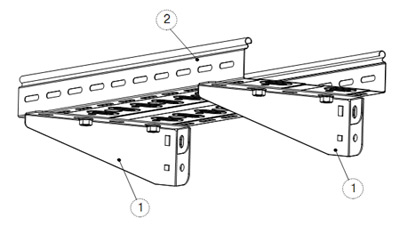

Крепление лотка к кронштейну настенному унитарному (КНПЛ)

Способ крепления кронштейна к стене подбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) устанавливается на Кронштейн (1) и закрепляется на плоскости винтовым комплектом через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка – снаружи, с нижней стороны.

Для каждого крепления понадобятся:
ВМ610 Винт М6х10 - 2 шт.
ШМ6 Шайба ШМ6 - 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 2 шт.





Крепление лотка к подвесу настенному унитарному (ПНУ)

Способ крепления кронштейна к стене подбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) устанавливается на Полку кронштейна (1) и фиксируется на плоскости Винтовым комплектом (3) через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка - снаружи, с нижней стороны.

Для каждого крепления понадобятся:
ВМ610 Винт М6х10 - 2 шт.
ШМ6 Шайба ШМ6 - 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 2 шт.





Крепление лотка к скобе для настенного крепления (СН)

Скоба (1) при помощи двух анкер-болтов крепится к стене. Анкер-болт подбирается в зависимости от расчетной нагрузки. Днище Лотка (2) фиксируется на Скобе (1) винтовым комплектом через перфорационные отверстия в
двух точках, в следующей последовательности: Винт (3) – изнутри, гайка – снаружи.

Для сборки каждого соединения понадобятся:
ГМ6СБ Гайка М6 со стопорным буртиком - 2 шт.
ВМ610 Винт М6х10 - 2 шт.
ШМ6 Шайба ШМ6 - 2 шт.













Порядок соединения прижима лестничного (ПРЛ(п)) с лестничным лотком

Для крепления к опоре используется Винт М6х12 (1), Гайка М6 (2) со стопорным буртиком.

Для каждого крепления понадобятся:
ВМ612 Винт М6х12 - 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 2 шт.



















Крепление лотка к кронштейну стеновому лестничному внутреннему (КСВЛ(п))

Лоток (2) устанавливается вдоль стены вертикально или горизонтально, изнутри в профиль вставляется Кронштейн(1), Фиксируется при помощи Болта (3) изнутри и Г айки (4) снаружи. При помощи анкер-болта Кронштейн (1) прикручивается к стене. Анкер-болт подбирается в зависимости от расчетной нагрузки.

Для каждого крепления понадобятся:
КСВЛ Кронштейн стеновой лестничный внутренний - 2 шт.
БМ845ПН Болт М8х45 полнонарезной - 2 шт.
ГМ8 Гайка М8 - 2 шт.
