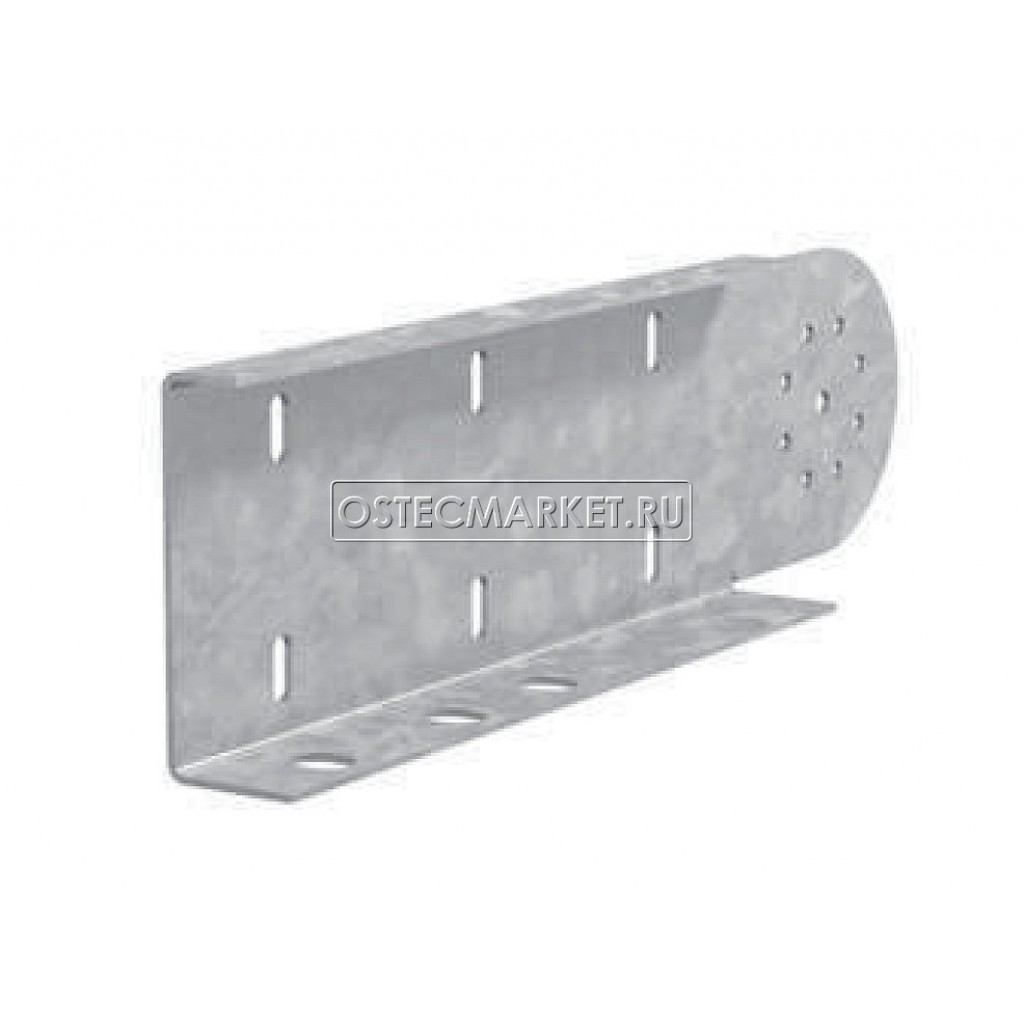

040362 Вертикальный шарнирный соединитель для лестничного лотка ЛКР высотой 160 мм, толщ. 2,5 мм, Сендзимир цинк ВШСЛКР-160-2,5-СЦ
Ширина (мм): | 43 |
Высота H (мм): | 168 |
Длина (мм): | 414 |
Толщина металла (мм): | 2.5 |
Вес (кг/шт): | 3.4 |
Количество в упаковке (шт): | 1 |
Климатическое исполнение: | ХЛ 1, УХЛ 1 |
Покрытие металла: | Оцинкован по методу Сендзимира |
Толщина цинкового покрытия: | 11-18 микрон |
Соответствие покрытия ГОСТ: | ГОСТ 14918-80 |
Марка металла: | Сталь 08ПС |
Соответствие нормам ТУ: | ТУ 3449-001-63774458-2015 |
Соответствие нормам ГОСТ: | ГОСТ Р 52868-2007 (МЭК 61537:2006) |
Способ изготовления: | Прокатный |
Цвет: | Светло-серый |
Производитель: | «ОСТЕК» (ООО «ТЕХНОПРОМ») |
Соответствие изготовителя: | ISO 9001:2005 |
Страна изготовитель: | Россия |
040362 Вертикальный шарнирный соединитель для лестничного лотка ЛКР высотой 160 мм ВШСЛКР-160
Аксессуары для лотков ЛКР OSTEC используются совместно с лестничными лотками OSTEC серии ЛКР, которые применяются для конструирования трасс с увеличенными пролётами и повышенной нагрузкой. Использование этих аксессуаров позволяет конструировать кабельные трассы из лестничных лотков OSTEC сложного конструктива.
Соединитель ВШСЛКР-160 применяется для осуществления поворота кабельной магистрали в вертикальной плоскости на любой угол. ВШСЛКР-160 устанавливается с наружней стороны лотка, крепится болтами М8х20 и гайками М8 с буртиком. В составе комплекта - левая и правая части соединителя. Для организации одного узла соединения необходимо использовать 2 комплекта соединителей.
Преимущества:
Пара соединителей образует шарнирный узел, т.е. допускает поворот, перемещение и изменение угла при необходимости.
Удобство установки и снятия соединений.
Повышение технологичности соединения.
